磁板通常安裝在機器底座上。直線電機在底座上的直線導軌上滑動。由于電機內沒有使用軸承或墊片，因此運行時無磨損。這種電機的另外一個優點就是，由于它采用的是整齊排列的磁板，因此行程也幾乎是無限的。

　　通常來說，直線電機主要運用于機床和取放機器上，由于永久磁鐵的價格下調，它們被越來越多地應用于較簡單的應用場合，例如搬運系統或包裝機械。

　　Beckhoff 直線電機可以整套提供，也可單獨提供電機、磁板和編碼器系統等組件。機械制造商將各個組件裝配起來即可構成一個完整的直線軸。在機械制造方面，這就為設計工程師帶來了高度的靈活性，他們不再因整套直線軸的固定尺寸而被束縛。

　　若要構成一個完整的直線軸，需要用到以下組件：

接線盒

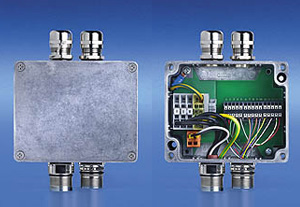

AL2250 接線盒可以簡化直線電機和伺服電機之間的接線工作。該接線盒安裝在線性滑塊上， 跟隨電機一起運動。電機電纜、熱保護電纜和編碼器電纜通過電纜襯墊被接入到連接盒中，然后連接到端子排。溫度觸點被連接到電機和編碼器電纜上，因此無需熱保護電纜。標準電機和編碼器電纜被連接到接線盒的另一側。
